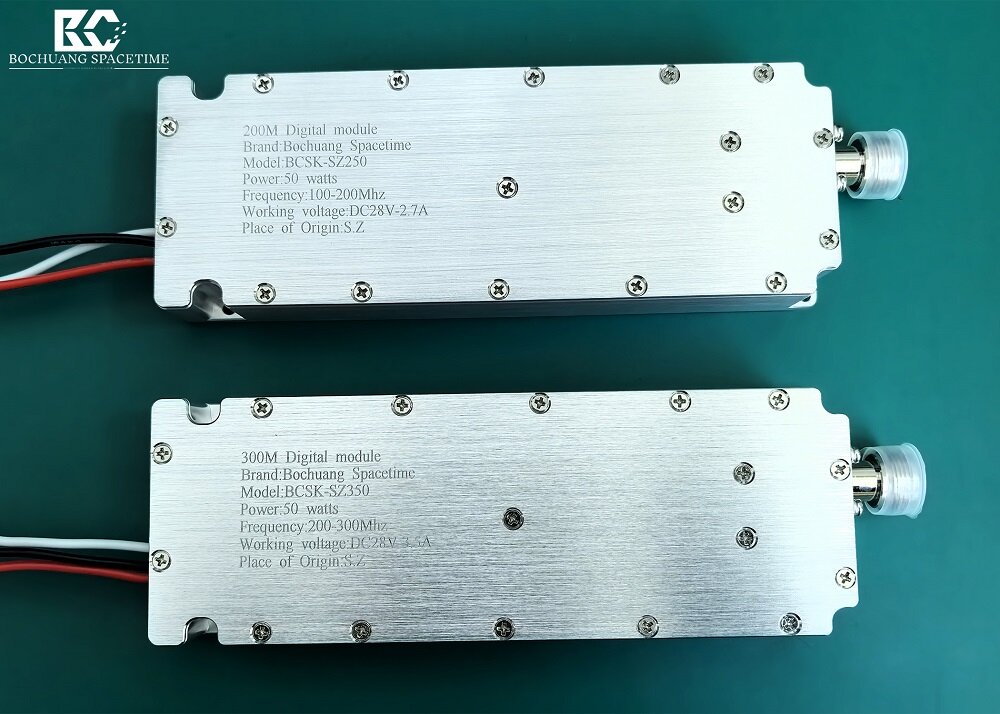

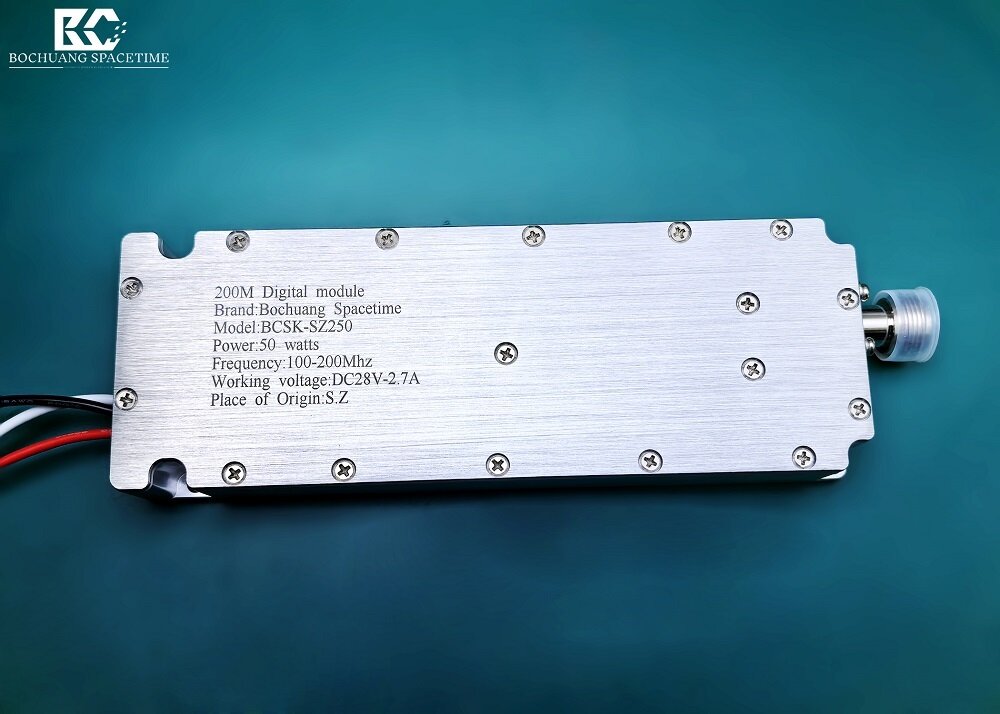

BCSK-SZ250型 LDMOS 数字射频功率放大模块 50W 100-200MHz 高线性度宽带放大器
BCSK-SZ250 是由博创时空（Bochuang Spacetime）推出的工业级 氮化镓数字射频功率放大模块，专为 100-200MHz 低频段 应用设计，具备 50W 连续波输出功率 与优异的信号保真度。该模块采用第三代半导体氮化镓（GaN）技术，相比传统LDMOS器件，具有更高的功率密度、更低的失真和更强的热稳定性，适用于无人机反制系统、电子对抗设备、频谱监测站及工业射频测试平台。其工作电压为 DC28V，典型电流2.7A，支持宽温运行，外壳采用铝合金屏蔽结构，有效抑制电磁干扰。模块接口为标准SMA母头，便于系统集成。该产品设计紧凑，适用于空间受限的嵌入式部署场景，是构建高性能射频前端的核心功率单元。
In Stock (500units
Product Overview
BCSK-SZ250is a solution designed specifically for100-200MHz 低频段 设计的工业级 LDMOS 数字射频功率放大模块，由博创时空（Bochuang
Spacetime）研发制造。该模块采用第三代半导体LDMOS 技术，具备 50W 连续波输出功率 与优异的信号保真度，
适用于Drone Countermeasure System、电子对抗设备、频谱监测站及工业射频测试平台。其工作电压为 DC28V，典型电流2.7A，支持宽
温运行，外壳采用铝合金屏蔽结构，有效抑制电磁干扰。模块接口为标准N母头，便于系统集成。该产品设计紧凑，适
用于空间受限的嵌入式部署场景，是构建高性能射频前端的核心功率单元。
性能特点
高线性度低失真：采用优化偏置电路与匹配网络，三阶交调点（IP3）优于+35dBm，满足高动态范围通信系统需求。
Precise Frequency Coverage：深度优化100-200MHz主流通信频段，兼容DCS/PHS/GPRS系统，适配多制式部署场景。
Low power, high efficiency：在50W输出下电流仅2.7A，功率附加效率（PAE）超55%，显著降低系统热管理负担。
智能安全保护：内置过流、过温、驻波比（VSWR）自动折返保护机制，防止负载失配或瞬态故障导致器件损坏。
工业级环境适应性：铝合金外壳集成散热鳍片，支持-20°C至+60°C宽温工作，适应严苛工业现场环境。
技术参数
Parameter Item | Specifications | ||
|---|---|---|---|
Product Model | BCSK-SZ250 | ||
Operating Frequency Band | 100–200 MHz | ||
Output Power | 50W (连续波 CW) | ||
Supply Voltage | DC 28V | ||
Operating Current | 2.7A (典型值) | ||
RF interface | N母Connector (Female) | ||
保护机制 | 过流、过温、VSWR保护 | ||
Module Size | 156*54*22mm | ||
Casing Material | Aluminum Alloy | ||
Operating Temperature Range | -20°C to +60°C |
客户FAQ
Q1：该模块是否支持脉冲调制？
A：支持。BCSK-SZ250可适配脉冲调制信号，适用于雷达与电子对抗系统，建议搭配外部调制器使用。
Q2：是否需要外接散热器？
A：模块已内置散热结构，但在持续高功率输出或密闭环境中，建议加装外部Serrated Heat SinkandCooling Fan以确保长期稳定运行。
Q3：能否用于无人机图传增强？
A：可以。该模块适用于100-200MHz频段的无人机图传链路增强，但需确保发射频率符合当地无线电管理法规。
Q4：是否提供OEM/ODM定制服务？
A：支持。可根据客户需求定制频段、功率、接口或封装形式，欢迎联系技术团队获取详细方案。
Q5：模块的MTBF（平均无故障时间）是多少？
A：在标准工作条件下，MTBF超过50,000小时，符合工业级设备可靠性要求。
